19 英吋儀器架及貨櫃裝箱尺寸說明

簡介：

19 英吋儀器架，一般泛指內寬為 19 英吋，而高度、深度不等之固定架，一般使用在裝置儀器設備而得名，
因需求的不同有各種的尺寸，或附加散熱裝置、導線槽、通風板等等....儀器架製造時除了符合
Electronic Industries Association (美國電子工業協會) 簡稱 EIA 的 RS-310-C 規範製造外，一些儀器架製造
廠商製造的產品，還通過 UL 及 CE 之安規認證以及MIL-STD-167 震動測試之環境測試。

高度：

依照 EIA 的 RS-310-C 規範，儀器架之面板高度必須是基本單位 U 之整數倍數，
換算公式：1U = 1.75 inches (英吋) = 44.45 mm (公厘)。

例如：	4U 高度：1.75 x 4 = 7 inches (英吋)
	4U 高度：44.45 x 4 = 178 mm (公厘)
	9U 高度：1.75 x 9 = 15.75 inches (英吋)
	9U 高度：44.45 x 9 = 400.05 mm (公厘)

可將儀器架面板分成若干高度為 1U 的單位，儀器架面板高度是依儀器架能提供多少 1U 的空格而定。
本公司製造出儀器之面板尺寸均依照 RS-310-C 之規範，為 U 的整數倍數。

將儀器放入儀器架時，為了散熱以及固定，均會避免讓儀器緊密相鄰，因此，若客戶自行選購儀器架時，
建議應考慮預定安裝之儀器以及儀器間之散熱、固定裝置空間(通常為 1U) ，共需多少 U 數，以及預留空間，
進行選購，若是考慮到裝入 20 呎或 40 呎標準貨櫃 (註一)，儀器架高度以 35U 為最高上限。

較適合放上儀器架的儀器，以本公司產品為例，包括 3U、4U、6U、9U 系列機種，14U (含)以上機種，因為
體積、重量較大，不建議放入儀器架中，下圖本公司儀器裝入儀器架之範例。

電力電子儀器放入儀器架時，為了加強散熱效果，儀器架的前、後面板，應避免有屏蔽物，如門、未開孔之檔版。

以本公司 35U 儀器架為例，釘木箱後高度為 205 cm，已接近標準貨櫃內高上限，剩下 20 cm 左右為堆高機貨叉之迴旋空間。

一般 20 呎或 40 呎標準貨櫃尺寸如下表：

貨櫃	材積(CBM)	載重(CY)	貨櫃內徑WxHxD(cm)	扣掉門檻高度(cm)
20呎	25	< 20噸	232 x 235 x 590	225
40呎	55	< 25噸	232 x 235 x 1200	225
40呎加高	65	< 25噸	232 x 265 x 1200	255

儀器架高度範例：

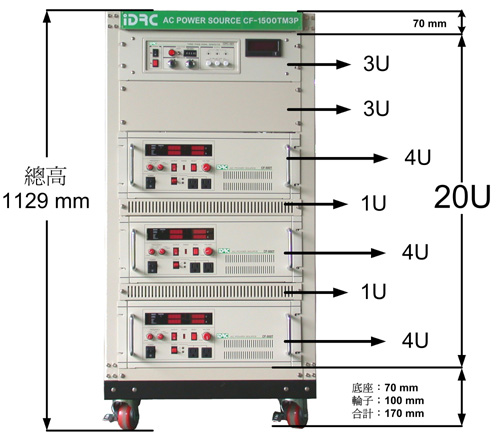

9U 三台裝入 35U 儀器架	4U 三台裝入 20U 儀器架

常用儀器架規格高度換算 / 對照表：

一般描述儀器架高度泛指實際可用之內空間，不包含輪高、底座及頂部，
本公司常用之儀器架為 20U 以及 35U ，其他常用高度如下表：

單位	高度(mm)
15U	667
18U	800
20U	889
30U	1334
35U	1556
38U	1689
41U	1823
42U	1867
43U	1991

*1U=1.75inches=44.45mm

深度：

市售儀器架提供的內深並無一致，客戶自行選購儀器架時，儀器架之深度應足夠容納上架之儀器及其後方配線。
為考慮放置空間以及配線等問題，建議以 700mm (公厘) 者為佳。

底座：

市面常見之儀器架底座型式可概分為三種

●	僅在底部安裝固定裝置如腳墊、支架等...，放置於定點使用之型式。
●	在底部安裝車輪，利於儀器架移動之型式。
●	除了在底部安裝車輪外，並將基座往前延伸，增加儀器架平衡性之型式。
