Condition：Voltage drop 0.5V JIS C3307 IV Cable
| 導線線徑與電流規格表 |
| ※請注意！線材規格請依下列表格，方能正常使用。 |
| 導線的阻抗與其長度成正比與線徑成反比，並且直接影響CD-SERIES直流電源供應器或CF-A、 CIF-A交流電源供應器時，需特別注意輸入與輸出導線之線徑問題，以防止因電流太大引起過熱， 而造成意外，下列表格為導線在不同溫度下之線徑與電流規格表。 |
| 線徑規格表 |
| A.W.G. | 線徑
(約略值) |
銅線溫度 | |||
| 60oC | 75oC | 85oC | 90oC | ||
| 電流(A) | |||||
| 14 | 2 mm2 | 20 | 20 | 25 | 25 |
| 12 | 3.5 mm2 | 25 | 25 | 30 | 30 |
| 10 | 5.5 mm2 | 30 | 35 | 40 | 40 |
| 8 | 8 mm2 | 40 | 50 | 55 | 55 |
| 6 | 14 mm2 | 55 | 65 | 70 | 75 |
| 4 | 22 mm2 | 70 | 85 | 95 | 95 |
| 3 | 30 mm2 | 85 | 100 | 110 | 110 |
| 2 | 38 mm2 | 95 | 115 | 125 | 130 |
| 1 | 50 mm2 | 110 | 130 | 145 | 150 |
| 0 | 60 mm2 | 125 | 150 | 165 | 170 |
| 00 | 70 mm2 | 145 | 175 | 190 | 195 |
| 000 | 80 mm2 | 165 | 200 | 215 | 225 |
| 0000 | 100 mm2 | 195 | 230 | 250 | 260 |
| 導線長度與線徑大小會產生阻抗，影響CD-SERIES直流電源供應器或CF-A、CIF-A交流電源供應器 的輸出特性；所以，往往在輸出端子上所量測出來的電壓不同於負載上的電壓，一般而言，這個 電位差不得大於0.5V(參考圖A3-1)。 備註：當電位差大於0.5V時，可將線徑加粗1倍或2倍甚至3倍。 |
| 下列表格為導線線徑每公尺所產生之阻抗規格表。 |
| AWG NO. | Resistance in mΩ / M (at 20oC) |
| 22 | 52.8 |
| 20 | 33.5 |
| 18 | 20.96 |
| 16 | 13.19 |
| 14 | 8.30 |
| 12 | 5.22 |
| 10 | 3.277 |

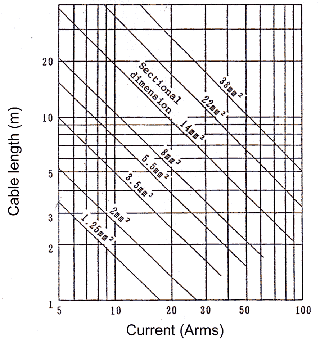

| FIG A3-1 (Cable length and voltage drop) Condition：Voltage drop 0.5V JIS C3307 IV Cable |
| |
|
|||
| |
|||
