RS232連線範例

RS-232 連線注意事項
1.	RS-232採用非平衡式匯流排，可用一組 "接收器 / 發送器" 進行半雙工通訊，發送器由改變線路的電壓高低來發送 0 或 1 的數據。

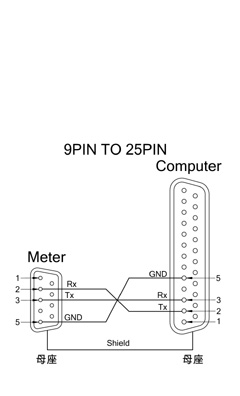

2.	接線方法
3.	為確保連線品質，連接線建議使用雙層遮蔽線。
4.	硬體連線後，執行本公司提供之測試軟體進行測試，若測試狀態正常，即可按照說明書，編寫應用程式。
5.	本公司產品 RS-232相關程式位於 IDRC 應用程式下載網頁
6.	本公司產品 RS-232 連線速率均可設定為 9600,n,8,1
7.	RS-232 連線距離最長約可達 10M
