| Ripple & Noise 量測方法 |
| ● | Ripple & Noise 普遍存在於電源內，一般良好的電源設計時，都能將
Ripple & Noise 壓制於輸出電壓的1%內，為了能正確的量測出待測物的 Ripple & Noise 數值， 避免數值受到電源雜訊、空間雜訊等影響，可參考日本的 JIS 標準 JEITA RC-9131B ，茲節錄如下。 |

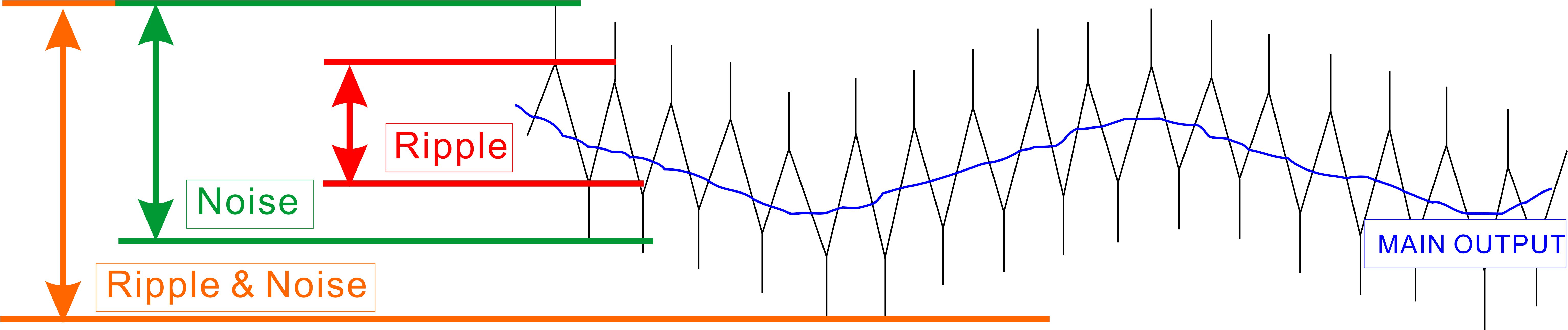

| ● | 下圖為Ripple & Noise的關係波形示意圖， |
 |
|

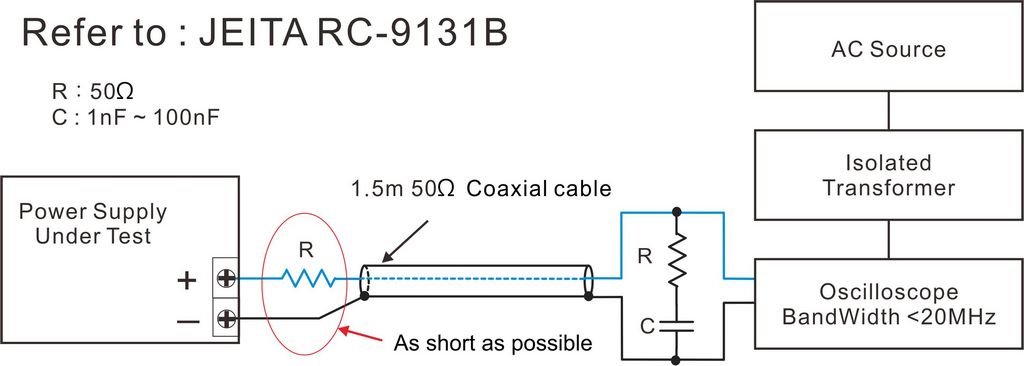

| ● | 使用的儀器設備 1.5kVA 以上之 線性交流電源或使用隔離變壓器隔離交流電源雜訊 2.隔離變壓器 3.可限制頻寬之示波器 4.1.5m 50ohm之同軸電纜線 5.匹配用電阻、電容 |
| ● | 測試方法 1.按下圖將測試用的儀器設備連接 2.未連接待測物前，開啟示波器，將量測頻寬設定為20MHz，以避免量量測到空間雜訊，並確認空載時空間雜訊是否異常。 3.確實連接規定的濾波電容及電阻 4.同軸電纜出線端至待輸出端的線長越短越不容易接收干擾 |
| ● | 接線圖如下。 |
| ● | |
