SEMI F47-0706

SEMI 是 Semiconductor Equipment Materials International 的簡稱，這是一個服務據點遍佈全球，
且擁有2,000個以上會員的世界性貿易組織，SEMI 針對半導體製程相關設備，制定了對於供電系統，
電壓瞬降應變能力之規範 --- SEMI SEMI F47-0706，供半導體設備製造商遵守。

何謂 SEMI F47 --電壓瞬降測試：

電壓瞬降通常是指：負載端電壓值降到額定電壓值的90%以下，並持續 0.5~60 cycles，在對於
電力供應品質要求甚高的晶圓相關產業，一旦發生電壓瞬降，不僅敏感的微電腦自動控制設備造成
不可預期的傷害，也會使得製程中斷，而產生極大的損失，為了能保護您敏感的設備能夠免於電壓
瞬降的危害，對電力供應之可靠度與電源品質有較嚴格的要求，在 SEMI F47-0706 中規定半導體制
程設備對電壓瞬降的耐受時間，在電壓為50%標稱值時為0.2秒、電壓為70%標稱值時為0.5秒、
電壓為80%標稱值時為1秒，相較F47-0200增加推薦的電壓瞬降的耐受時間，在電壓為0%標稱值時
為1周，電壓為80%標稱值時為600周。

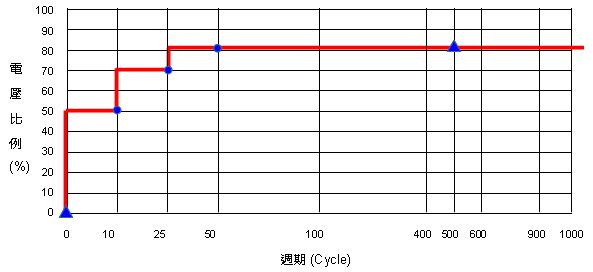

SEMI F47 --電壓瞬降測試特性曲線圖(以 50Hz 為例)：

SEMI F47 --電壓瞬降測試要求：

Voltage Sag	Duration of Voltage Sag
Percent of Equipment Nominal Voltage	Seconds(s)	milli-Seconds(ms)	Cycles at 60 Hz	Cycles at 50 Hz
50%	0.2s	200ms	12 cycles	10 cycles
70%	0.5s	500ms	30 cycles	25 cycles
80%	1.0s	1000ms	60 cycles	50 cycles

SEMI F47 --電壓瞬降測試建議：

Voltage Sag	Duration of Voltage Sag
Percent of Equipment Nominal Voltage	Cycles at 60 Hz	Cycles at 50 Hz
0%	1 cycles	1 cycles
80%	600 cycles	500 cycles

SEMI F47 目的：
●	減少或消除用電池儲存裝置，來達到電壓突波消除的方法。
●	即使電源系統完全故障，安全連動系統也可以動作。

產品：
我們擁有強大的技術團隊以及多樣、實用的產品，協助您解決在 IEEE、IEC 以及 SEMI F47 標準適應性的問題。

AC Power Source：	幫助您避免發生電源瞬降的情況，提供您的晶圓設備絕佳的穩定電源，符合 SEMI F47-0706 的要求。當您的設備並未符合對於 SEMI F47-0706 的要求，本公司的 AC Power Source 能幫您解決問題 !!

Voltage Sag Simulator：	模擬測試您的設備對於 F47 的適應性，避免因為電源瞬降而造成不可預期的損失，提昇您產品的性能。

如需了解更多，請與我們連絡。
