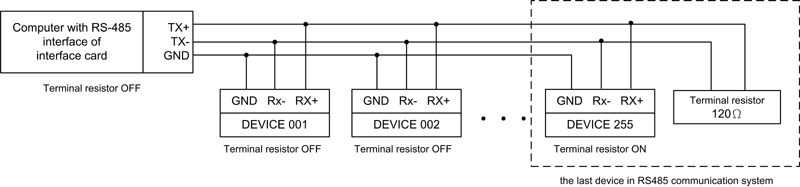

RS485連線範例

RS-485 連線注意事項
1.	RS-485 是平衡式、雙絞線介面、差分匯流排結構，採用 ±1.5V ~ ±6V 的信號來進行數據傳輸，抗雜訊能力比較高。
2.	接線方法：	1.兩線式，半雙工接線方式
3.	為確保連線品質，連接線建議使用雙層遮蔽線。
4.	硬體連線後，執行本公司提供之測試軟體進行測試，若測試狀態正常，即可按照說明書，編寫應用程式。
5.	本公司產品 RS-485相關程式位於 IDRC 應用程式下載網頁
6.	本公司產品 RS-485 連線速率均可設定為 9600,n,8,1
7.	本公司產品透過 RS-485 連結數目最多可達 255 台
8.	RS-485 連線距離最長約可達 1000M，速度可達10Mbps
9.	RS-485 連線時請注意迴路內各台設備的終端電阻的開/關狀態，一個正常的 RS-485 連線迴路內，僅能有一台設備開啟終端電阻，通常是設定在整個迴路內的最後一台裝置上，其餘的設備均需要將終端電阻關閉，以維持正常的連線功能。
