IDRC,CIF 狀態指示燈

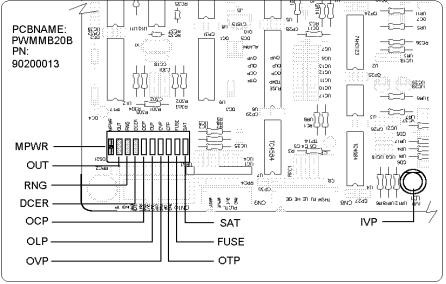

主機板(PWMMBXXX)運行狀態指示燈

!!注意!!
以下必須為深具維修經驗之專業人員，方可進行之維修工作!!
##否則將可能發生觸電或其他意外，及造成器材上的二次傷害##

請將燈號狀態紀錄，傳回本公司，以利本公司協助故障排除。
	1	2	3	4	5	6	7	8	9	10	11
狀態指示燈	MPWR	OUT	RNG	DCER	OCP	OLP	OVP	OTP	FUSE	SAT	IVP
正常狀態	●	●/○	●/○	●	○	○	○	○	○	○	○
電源電壓錯誤	●	●/○	●/○	○	○	○	○	○	○	○	○
過電流	●	●/○	●/○	●	●	○	○	○	○	○	○
超載	●	●/○	●/○	●	○	●	○	○	○	○	○
過電壓	●	●/○	●/○	●	○	○	●	○	○	○	○
過熱	●	●/○	●/○	●	○	○	○	●	○	○	○
保險絲熔斷	●	●/○	●/○	●	○	○	○	○	●	○	○
功率模組動作	●	●/○	●/○	●	○	○	○	○	○	●	○
輸入信號過大	●	●/○	●/○	●	○	○	○	○	○	○	●
備註: 1.●表指示燈亮，○表示指示燈不亮， 2.●/○表示指示燈依開關ON或OFF而亮、滅 3.故障原因及排除方法請參考操作手冊 4.電源電壓錯誤表示電源電壓過高(高於15%)或電源電壓過低(低於15%)
