| IDRC 交流電源與負載連接方法簡介 |
| 目前常用的交流電源系有單相系統及三相系統兩種，這兩種系統內又有不同的接線方法，例如：單相兩線、三相四線等等； 不論是哪一種接法， 本公司均強烈建議交流電源機殼與負載機殼共地 ，以避免漏電之虞。 |
| 單相系統 |
| ● 單相電源
A - N 電壓範圍從 90V ~ 120V ● 單相三線式電源，也稱為兩相電源，A - B 電壓 從 180V ~ 240V ，A - N 或是 B - N 電壓範圍從 90V ~ 120V |

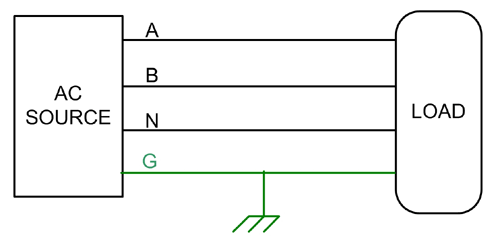

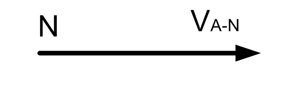

| 單相兩線 (1Ø2W) | |
|
|
|
| 單相三線(兩相) (1Ø3W) | |
| |
|
| 三相三線 (3Ø3W) 系統 |
 |
● 相電壓
220V，線電壓 380V ● 電源 A-B / B-C / C-A 相角差 120° ● 若負載發生三相不平衡現象，由於並無 N，不論負載採 Wye (Y) 或 Delta (Δ) 接法，均易造成電源輸出失衡 |

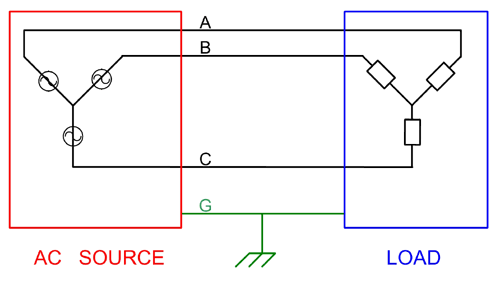

| 電源 Wye (Y)、 負載 Wye (Y) |
 |
| 電源 Wye (Y)、 負載 Delta (Δ) |
 |
| 三相四線 (3Ø4W) +GND 系統 |
|
●
三相電源再加上一條中性線 N，推薦使用接法 ● 相電壓 220V，線電壓 380V ● 電源 A-B / B-C / C-A 相角差 120° ● G 為單獨的接地線，不可以與 N 共地 ● 若負載為 Wye (Y) 接法，且發生三相不平衡現象，N 可以避免電源受到影響輸出不平衡電壓。 ● 若負載為 Delta (Δ) 接法，且發生三相不平衡現象，因為 Delta (Δ) 並無 N 可連接，因此仍會發生電源輸出失衡現象。 |

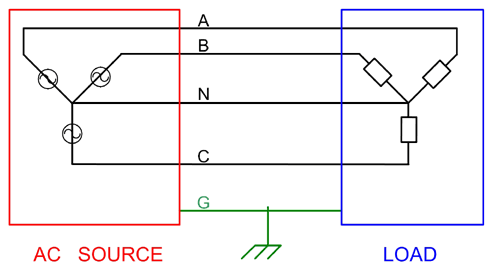

電源 Wye (Y)、 負載 Wye (Y) |
 |

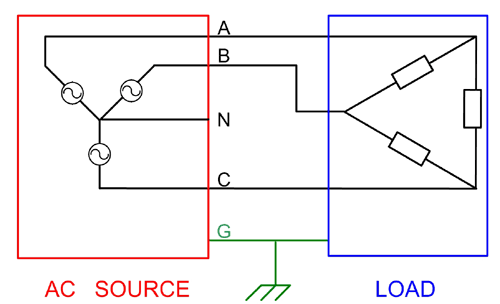

| 電源 Wye (Y)、 負載 Delta (Δ) |
 |
|
|||
|
|
|||
