| CF、CIF負載穩定率測試量測方法 |
| !!注意!! 以下必須為深具經驗之專業人員，方可進行之測試工作!! ##否則將可能發生觸電或機器損壞等其他意外## |
| ● CF / CIF 系列回授補償點位置 |
| CF、CIF 系列 輸出電壓回授補償點，位於換檔(檔位切換)電磁接觸或繼電器接點前， 接點以後並未補償如需精確測試 "負載穩定率" ，請於補償點測試(需開機蓋)，測試位置如下： |

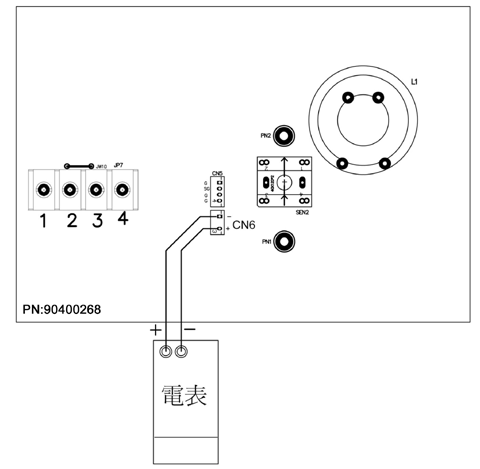

| ● CF-500T / 1000T PCB 量測位置 |
| |

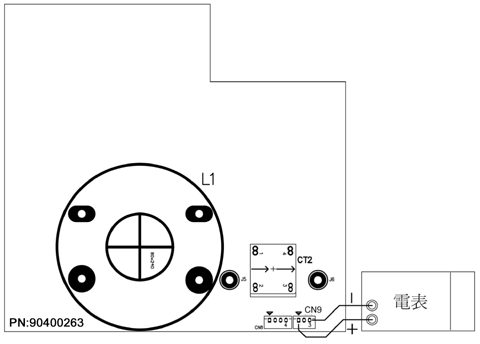

| ● CF-2000T / 3000T PCB 量測位置 |
 |

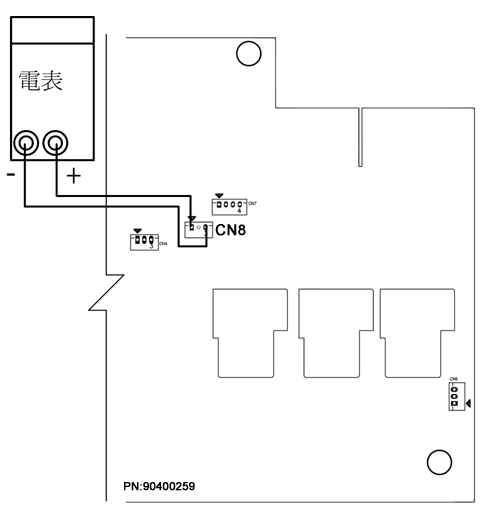

| ● CIF-2000KA / 3000KA / 5000KA / 7500KA PCB 量測位置 |
 |
|
|||
| |
|||
