寬範圍說明
DSP-WS 寬範圍直流電源能提供比固定範圍直流電源能提供更大的使用彈性。右邊的圖形是傳統的80V/15kW直流電源,當輸出電壓降低,輸出電流最大仍只能至187.5A,左邊的圖形是相同輸出電壓及功率的寬範圍直流電源,當輸出電壓降低,輸出電流可在電壓與電流的乘積不大於功率的條件下延伸,以DSP80-540WR為例,電流最大可延伸至540A
CV/CC/CP優先功能說明

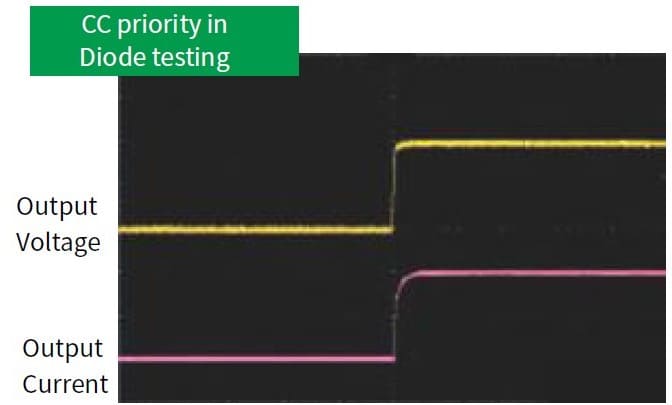

DSP-WS 系列提供 CV(定電壓)優先、CC(定電流)優先及CP(定功率)優先功能,在面對不同負載時,使用者 可依需求,選擇不同的模式對應負載需求。例如:當進行二極體、雷射二極體、LED、功率半導體元件測試時, 使用者可在選單內輕易地設定選用CC優先模式,避免發生輸出過激現象。
內阻模擬功能說明

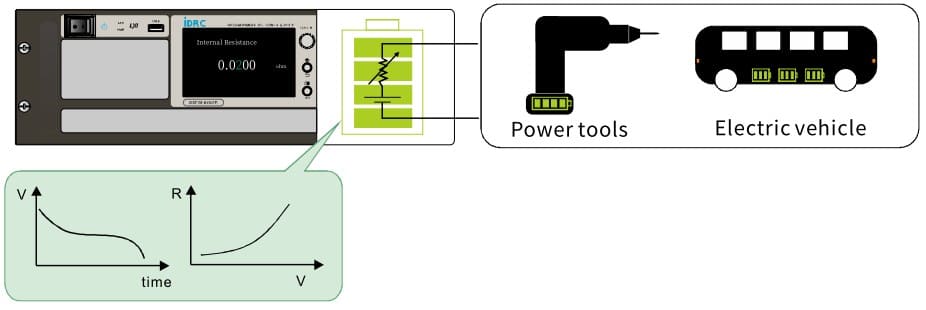

電力電子產品搭配電池使用的比例越來越高,諸如電動車、再生能源等,DSP-WS 系列具內阻模擬設定 (*注1), 提供高達5位數精度 的直接調整功能,可以輕鬆模擬充電電池、燃料電池等內阻的變化。

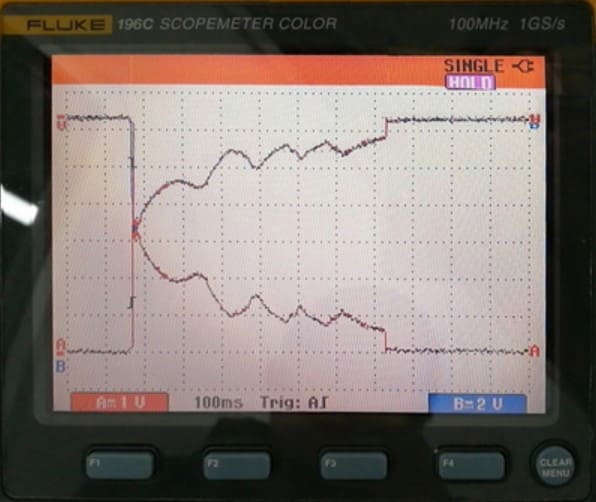

▲DSP80-540WS 內阻模擬實測波形
輸出斜率可設定

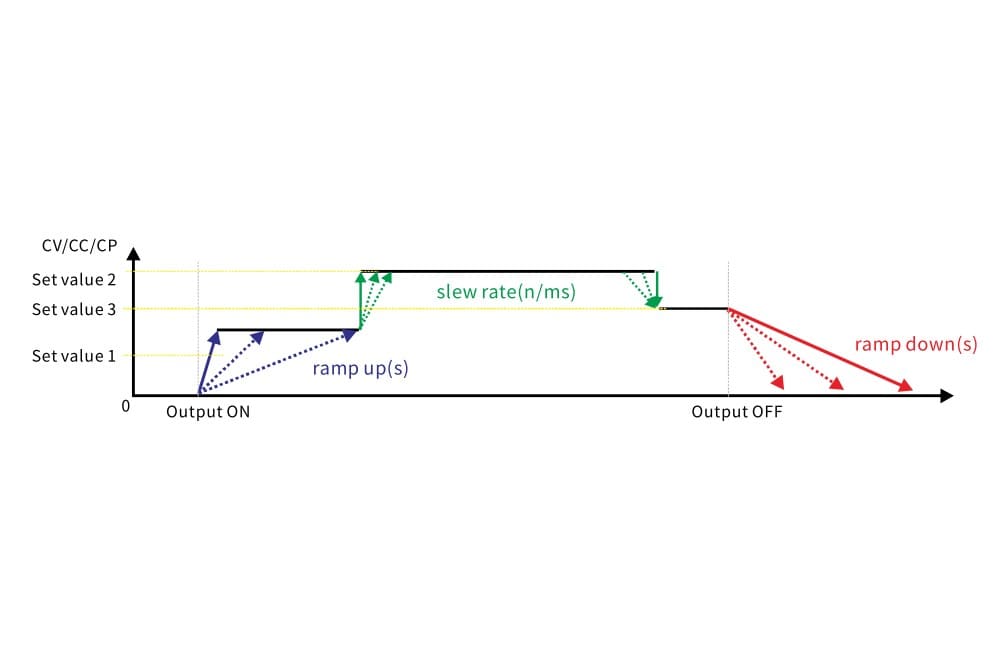

1.可依據負載特性設定輸出"ON"時的緩升(ramp up)時間及輸出"OFF"時的緩降(rampdown)時間 ,可設定範圍由0.1~99.9秒。
2.緩升作⽤僅限於輸出"ON"時由"0"變化⾄⾸筆設定值的區間;緩降作⽤僅限於輸出"OFF"時由末筆設定值變化⾄"0"的區間。
3.當緩升或緩降設定時間/數值變化量⼤於slew rate設定值的時間/數值,在輸出"ON"或及輸出"OFF"時,輸出數值依緩升或緩降設定時間,改變輸出數值變化量 。
真實並聯控制系統 (專利技術)

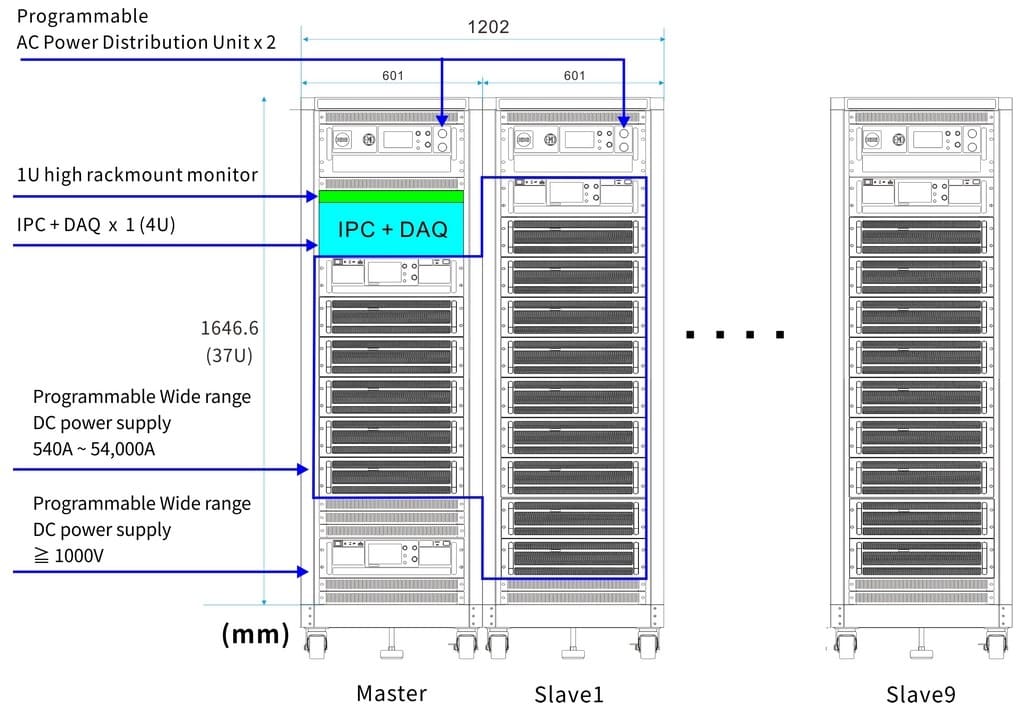

當有多台並聯應⽤,選購包含可程式交流電源分配器(PDU)的預先配置儀器架,讓電源系統的建置更快速、更有彈性。
►並聯達100台
►並聯功率達1800kW
►並聯電流達54,000A(80V)機種

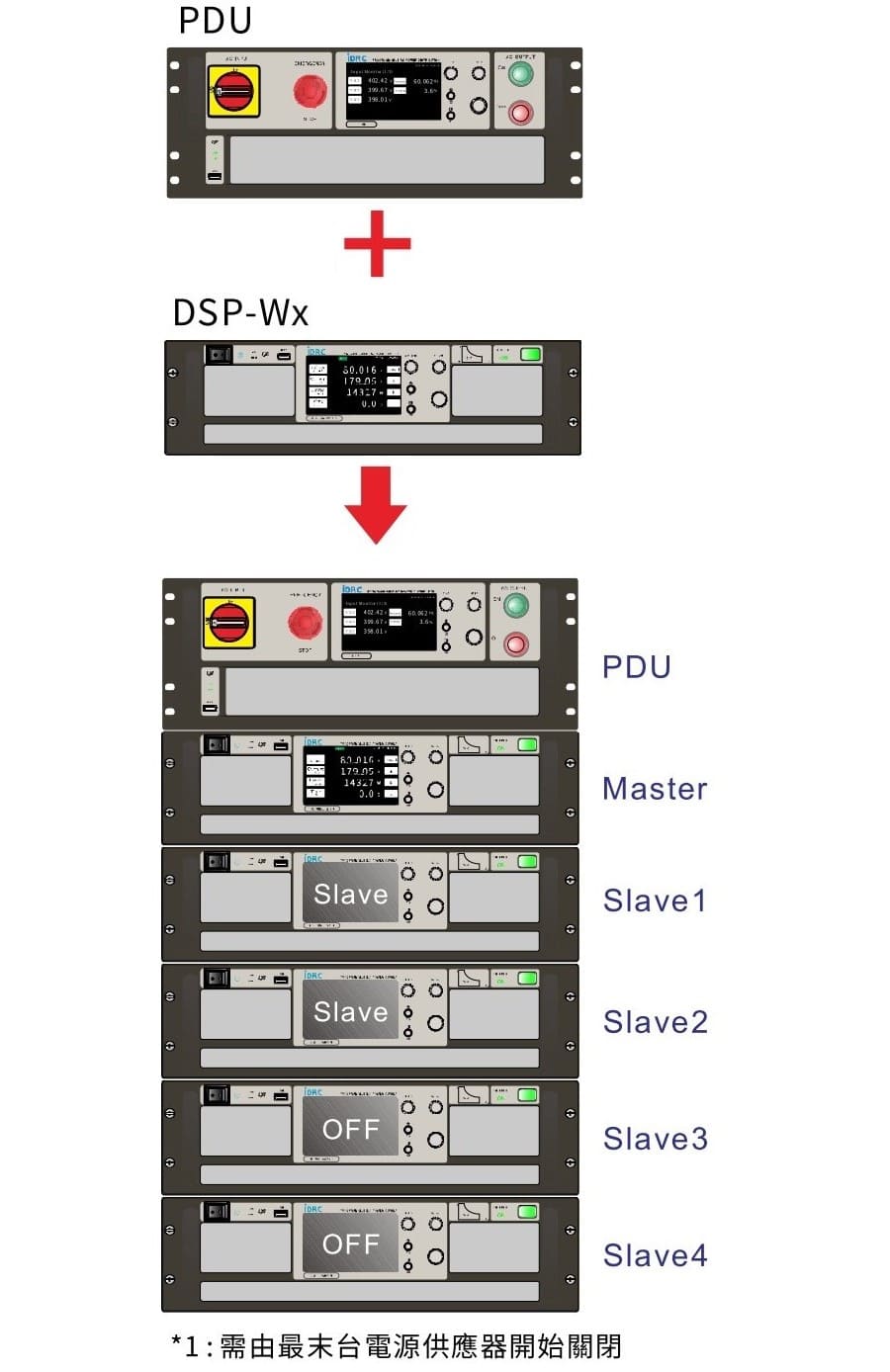

開機⾃動偵測從機數量
⽤多少開多少,不需拆配線,僅需關閉電源!
零間隙堆疊,⾼功率密度
90kW僅15U、180kW僅30U
真實數據
主控機顯⽰/設定真實輸出電流值,無須換算
系統級精確同步
達成整個電源系統同步
智慧化PDU
►全遠端連線監控,管理更⽅便
►⾃動化的開、關機順序
►可監測電⼒品質、量測⽤電量、效率及碳排放量等
主動式放電

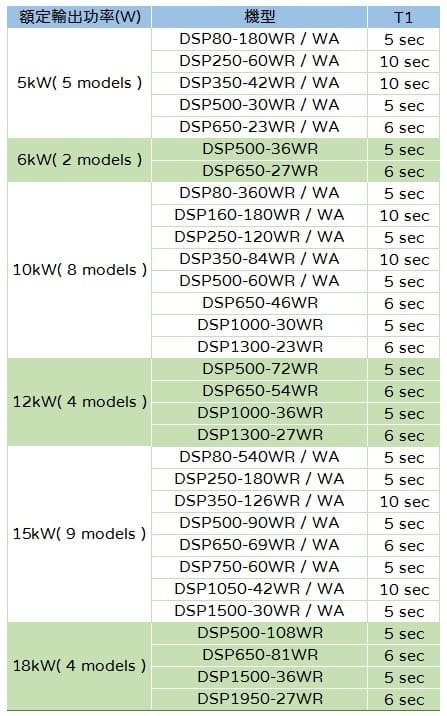

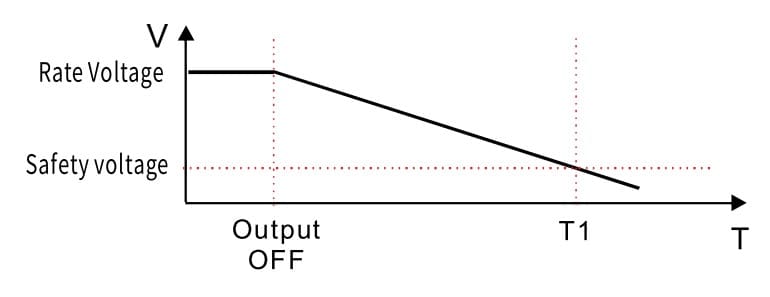

DSP-Wx系列均內建主動式放電迴路,在關閉輸出後,⽴即啟動,即使是1500V機種,也僅需不到5秒鐘,就可以讓輸出端⼦上的殘餘電壓低於安全電壓(60V)
DSP-Wx系列均內建主動式放電迴路,在關閉輸出後,⽴即啟動,即使是1500V機種,也僅需不到5秒鐘,就可以讓輸出端⼦上的殘餘電壓低於安全電壓(60V)

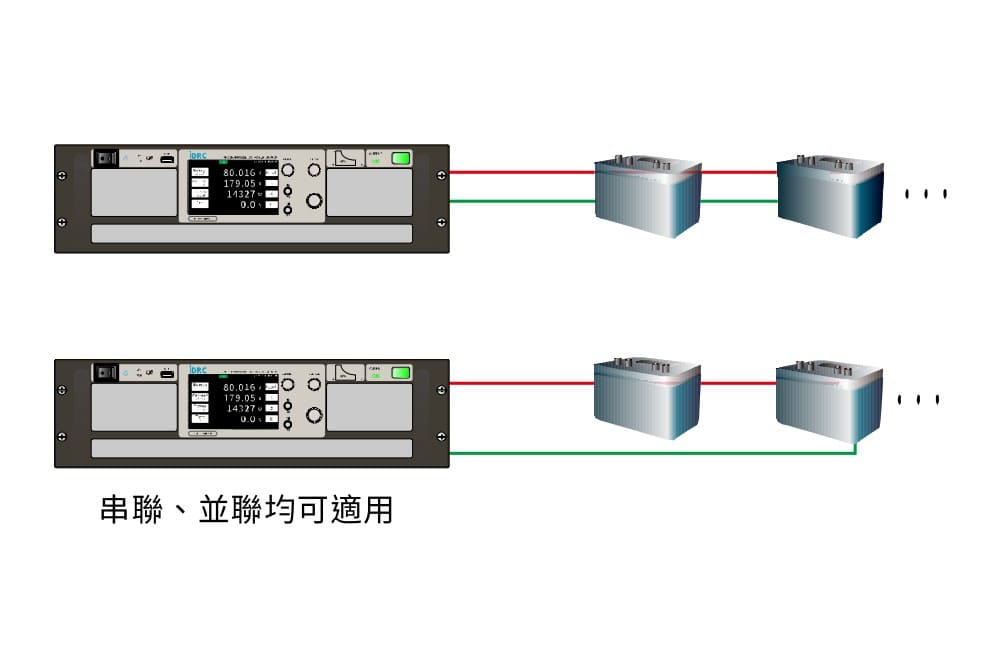

鉛蓄電池/鋰離子電池充電試驗
DSP-WS系列太陽能陣列模擬器可模擬太陽能電池或燃料電池,測試從家⽤到商⽤的各種電⼒調節器。
<商⽤太陽能發電系統已逐漸使⽤更⾼的電壓 > 600V→ 1000V → 2000V
輸出電壓最⾼可達2047V的DSP-WS電源供應器,可滿⾜⾼壓測試的需求。
相同容量的電⼒系統,電壓越⾼,電流越⼩,線路損耗越低,新世代的元器件及產業設備也都朝向⾼壓化發展。串聯太陽能電池提⾼迴路的電壓,不但可以簡化配線,也可以降低太陽能發電系統的安裝和運⾏成本。

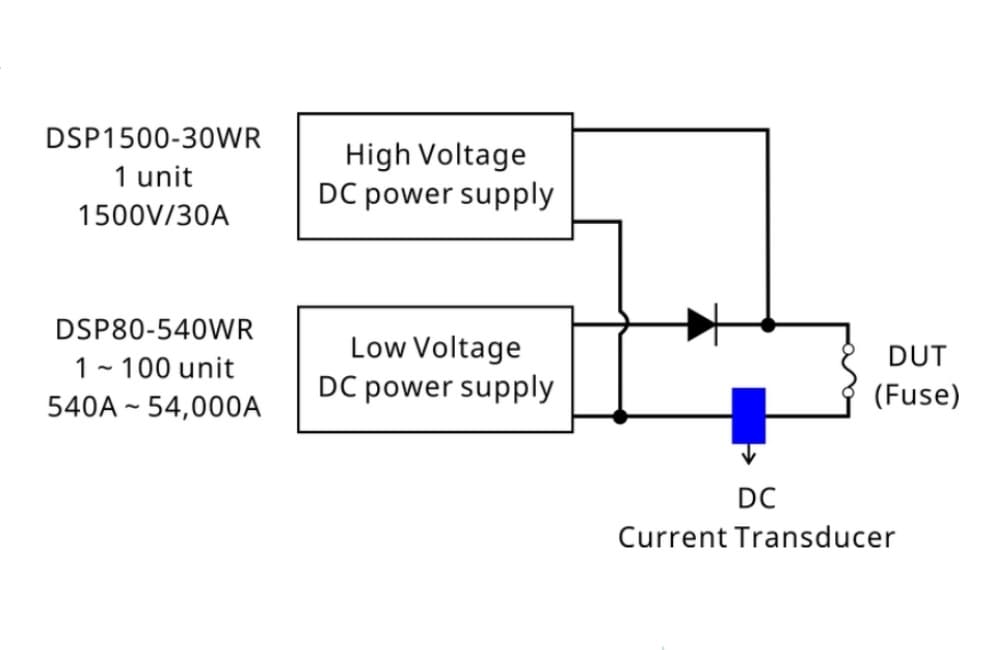

IEC 60127-1 測試系統
Definitions for miniature fuses and general requirements for miniature fuse-links
ATE 系統建置
DSP-WA系列機種,為適用於外部控制的型號,無配置前控制面板,電壓、電流等參數的設置。
運行狀態的檢知及輸出的開/關均可透過介面控制完成。
面板配置狀態顯示燈號,可顯示電源狀態、連線狀態、輸出狀態等,方便現場使用者辨別機器狀況。
DSP-Wx 系列均可透過LAN介面設定各種參數,即使是無控制面板機種,亦可做為主控機。
測試電動車/混合動力車的馬達及馬達驅動器

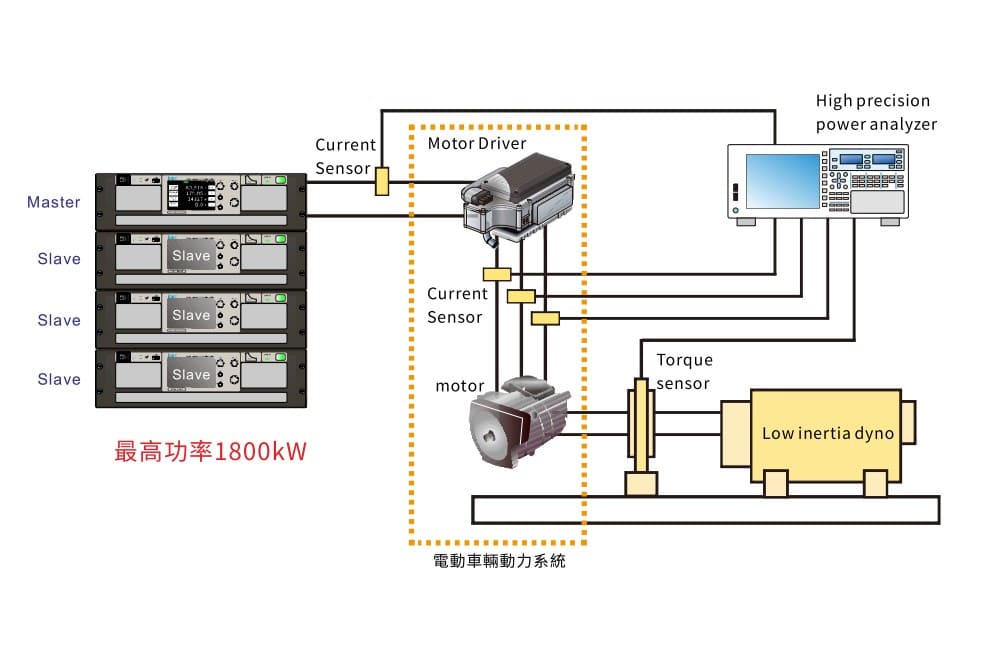

在電動車追求續航力及能源轉換效率的同時,電動車研發、測試需電源產品也要能夠提供更佳的應用彈性、 更大的功率以及更方便的系統整合功能,DSP-WR 系列電源供應器除可提供 5kW 至 1500kW 的大容量外, 更具備 3 倍電流的寬範圍輸出,全數位化的控制介面等多項功能,滿足電動車研發、測試的電源需求。
太陽能電池 / 燃料電池模擬

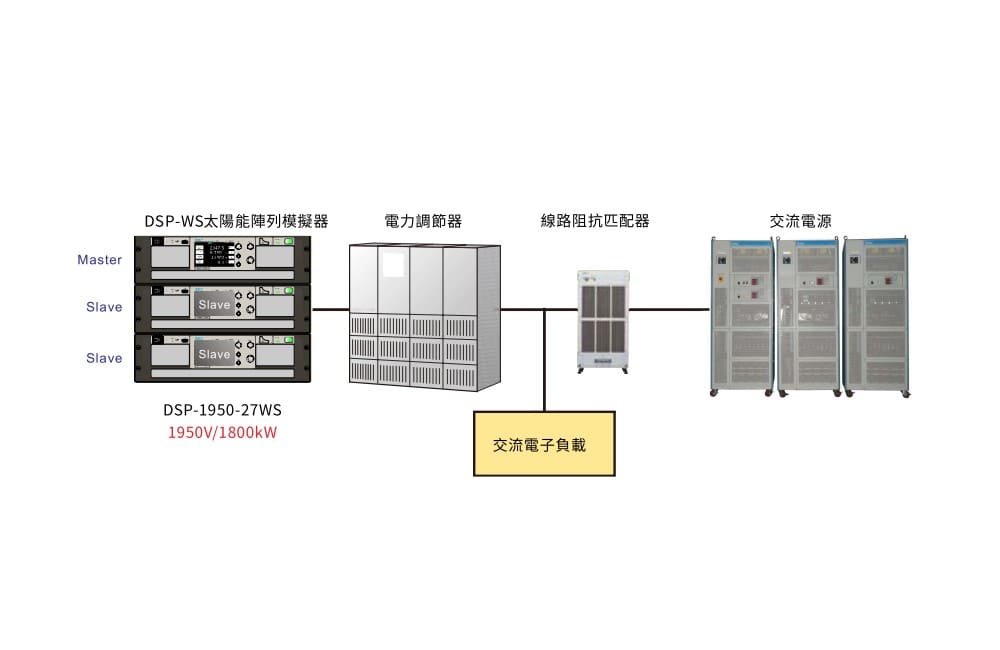

DSP-WS 系列電源供應器可模擬太陽能電池或燃料電池,測試從家用到商用的各種電
商用太陽能發電系統已逐漸使用更高的電壓600V→1000V→1500V。
輸出電壓高達1500V的DSP-WS電源供應器,可滿足高壓測試的需求。
擴充輸出電流

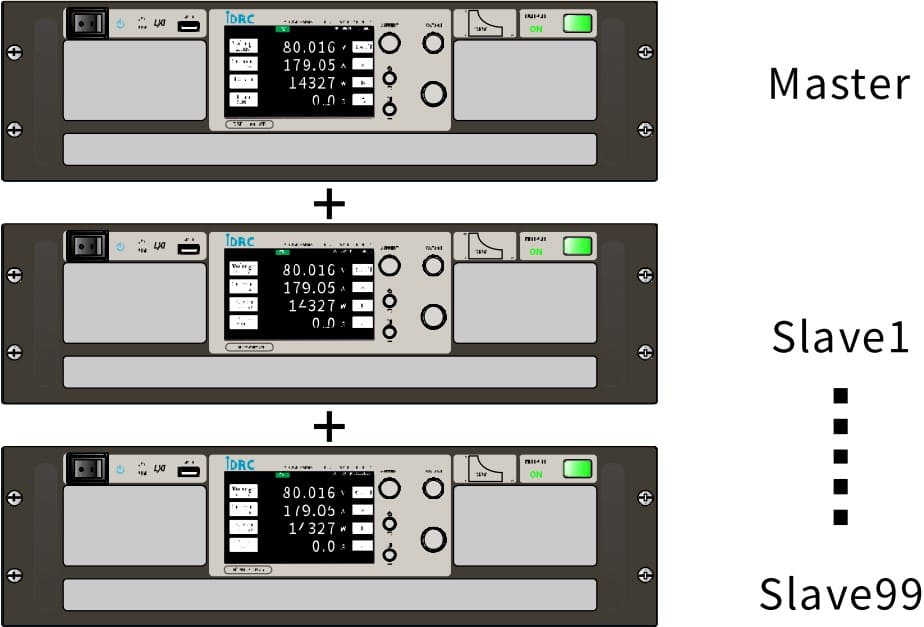

DSP-WR 系列及DSP-WA系列(無控制面板)可程式電源供應器,同規格電源可任意並聯(最高100台)以擴充輸出電流,並具備下列特點:
即使是 5kW或10kW機種亦可並聯。
DSP- WA 系列(無控制面板)亦可為主控機。
各種可能個並聯模式說明如下:

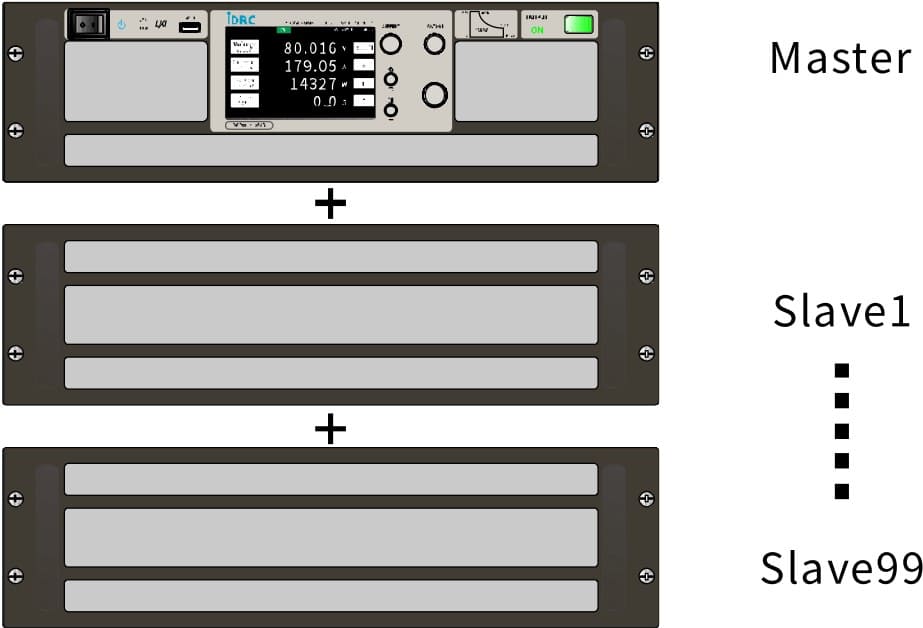

模式1:
採此種模式並聯時,使用者可在主控機面板直接操作,或透過介面以軟體方式操作及設定DSP-WR 系列可程式電源供應器。

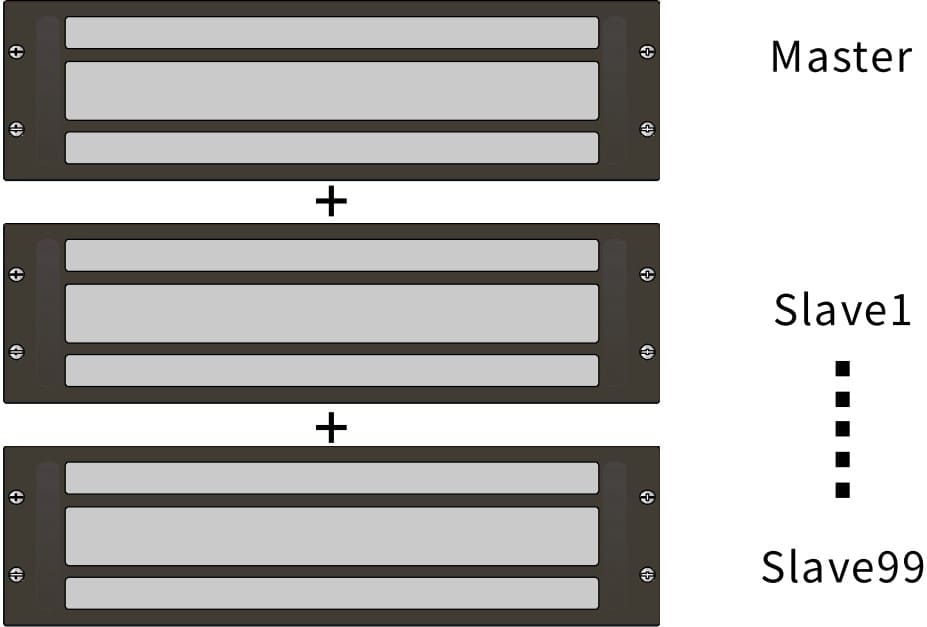

模式2:
使用1台 DSP-WA (Master) + N台 DSP-WA (Salve)
擎宏電子DSP-WA 系列可程式電源供應器,面板具有設定按鍵,可快速設定為主控機或從機,並具備燈號指示,方便使用者判斷電源狀態。
DSP-WA 面板設定按鍵及指示燈:
采此種模式並聯時,使用者可以透過介面以軟體方式操作及設定DSP-WA 系列可程式電源供應器。
模式3:
使用1台 DSP-WR (Master) + N台 DSP-WA (Salve)
此種組合兼具模式1及模式2的優點,且成本較低,當具有操作面板的電源發生故障時,使用者仍可以轉換為模式2繼續使用。

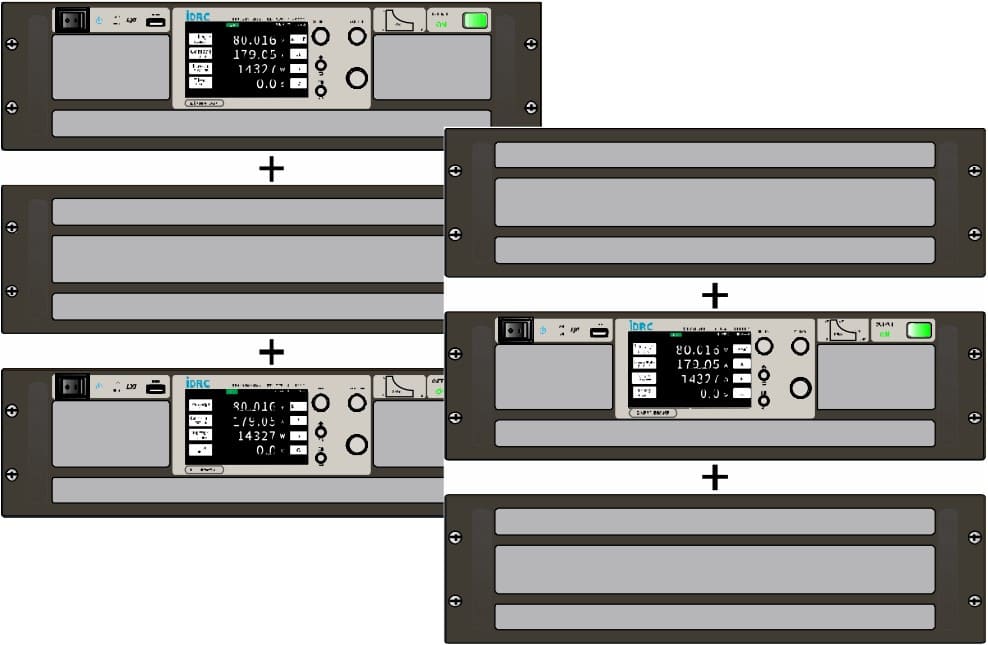

模式4:
使用 N台 DSP-WR + N台 DSP-WA
當需要在現在的電源配置中臨時增加額外的輸出電流,或電源配置中的設備需要抽替等非常規使用時,使用者可彈性的運用現有的相同規格DSP-WR / DSP-WA 系列電源混搭使用。
