| 交流電源(變頻電源)選購須知 |
| ● 三相交流電源 IGBT PWM 系統結構 |
三相交流電源 IGBT PWM 系統結構，一般常見結構：

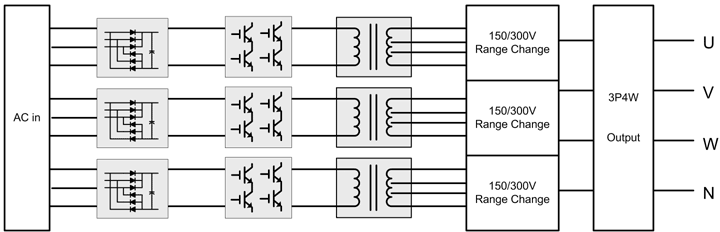

| 分離式(獨立式)三相交流電源，無電源變壓器結構，輸入未隔離，輸出隔離 | |
| 結構圖 |
|
| 特點 | ● 三個獨立輸出變壓器，三組變流器，IGBT使用數量高達 12 個 |
| ● 三組變流器亦可共用一組整流器，如需功因改善(PFC) 僅需在輸入端加入12相變壓器，並將整流器改為12相整流 | |
| ●
三相由完整的單相整合連結而成，可單相使用(使用任意一相) 或三相使用， 適用於三相平衡及不平衡(100%不平衡)負載，可依需求製作於一機箱或三機箱 |
|
| 結構不一樣，成本不一樣，性能當然不一樣!! |

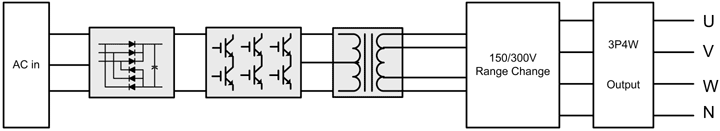

| 低成本三相交流電源，無電源變壓器結構，輸入未隔離，輸出隔離 | |
| 結構圖 |  |
| 特點 | ● 一個輸出變壓器三組繞組，一組變流器，IGBT使用數量僅 6 個 |
| ● 僅能供三相負載使用(無法各相單獨取用)，不適合三相不平衡負載 | |
| ● 結構使然僅能製作於一機箱 | |
| ● 如需功因改善(PFC) 僅需在輸入端加入12相變壓器，並將整流器改為12相整流 | |

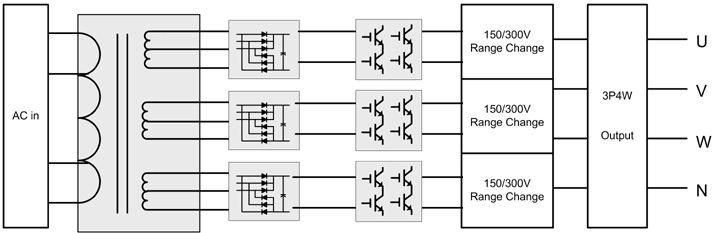

| 分離式(獨立式)三相交流電源，無輸出變壓器結構，輸入隔離，輸出未隔離 | |
| 結構圖 |
|
| 特點 | ● 一個電源變壓器，三組逆變器，IGBT使用數量 12 個 |
| ●
三相由完整的單相整合連結而成，可單相使用(使用任意一相) 或三相使用， 適用於三相平衡及不平衡(100%不平衡)負載，僅能製作於一機箱 |
|
| ● 如需功因改善(PFC) 需一個或三個12相電源變壓器，並將整流器改為12相整流(需3組)，適合於大功率使用 | |
