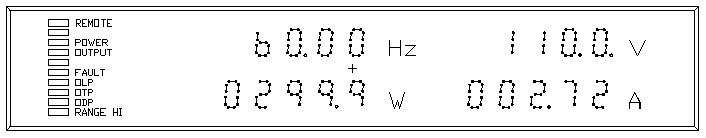

| 面板指示燈說明 |
| 指示燈 | 功能說明 | 正常狀態 | 內部故障 | 超載 | 過熱 | 輸入信號過大 |
| POWER | 電源開關指示燈 |
ON/OFF ●／○ |
● | ● | ● | ● |
| OUTPUT | 輸出致能開關指示燈 |
ON/OFF ●／○ |
● | ● | ● | ● |
| FAULT | 系統啟動保護模式警示燈 | ○ | ● | ● | ● | ● |
| OLP | 超載指示燈 | ○ | ○ | ● | ○ | ○ |
| OTP | 過熱或散熱不良指示燈 | ○ | ○ | ○ | ● | ○ |
| ODP | 外部輸入信號超過±2.5V/Vpp (1.8Vrms)指示燈 | ○ |
○ |
○ | ● | |
| RANGE HI | 檔位開關指示燈 |
HI/LO ●／○ |
● | ● | ● | ● |
| 備註: |
| 1.如非深具專業維修經驗人員，遇內部故障指示時，請洽本公司各地經銷商，或維修點!!
2.如為專業維修人員則請參考，主機板(PWMMBXXX)運行狀態指示燈。 |
